LED Ekran Futbol Skorbord 170 cm x 400cm
168.156,02 TL
Kategori
Stok Kodu
DFS-LED
Garanti Süresi
2 Yıl
Fiyat
2.865,00 USD + KDV
* 18.184,67 TL den başlayan taksitlerle!!
Ürün ve Kullanım Kılavuzu
LED Ekran Futbol Skorbord2 Yıl Garanti
170 × 400 CM · MODEL DFS-LED · TABLET PC KONTROLLÜ
Maç süresini, skoru ve takım isimlerini sahanın her noktasından okunacak boyutta gösteren P10 LED ekran skorbord. Üç bağımsız LED kart, Ethernet ağı üzerinden Dolunay Scoreboard yazılımıyla yönetilir; dokunmatik tablet veya bilgisayardan tek ekrandan kullanılır.
Dış kasa170 × 400 cm
Aktif alan144 × 384 cm
LEDP10 · Kırmızı
Karakter48 cm
Besleme220 V AC
01 Genel bakış
Oyunun çetelesini tutmak, maç süresini ölçmek ve skor bilgisini yüksek görünürlükte göstermek amacıyla tasarlanan futbol skorbordudur. 170 × 400 cm gövde üzerinde oyun zamanı, iki takımın ismi ve skorları üç ayrı satırda gösterilir.
Ekran P10 LED teknolojisiyle üretilir ve tek renk kırmızı çalışır. Karakter yüksekliği 48 cm olduğundan tribün ve saha kenarından net okunur. Her satır kendi LED kontrol kartına sahiptir; bir kartta sorun çıkması diğer satırların çalışmasını engellemez.
Kablosuz kontrolDokunmatik tablet PC ile saha kenarından tam yönetim.
Bağımsız kartlarSaat ve iki takım satırı ayrı kartlarda; arıza yayılmaz.
Açık saha yapısıAlüminyum kompozit kaplamalı hafif ve dayanıklı kasa.
Dört dilTürkçe, İngilizce, Fransızca ve İtalyanca arayüz.

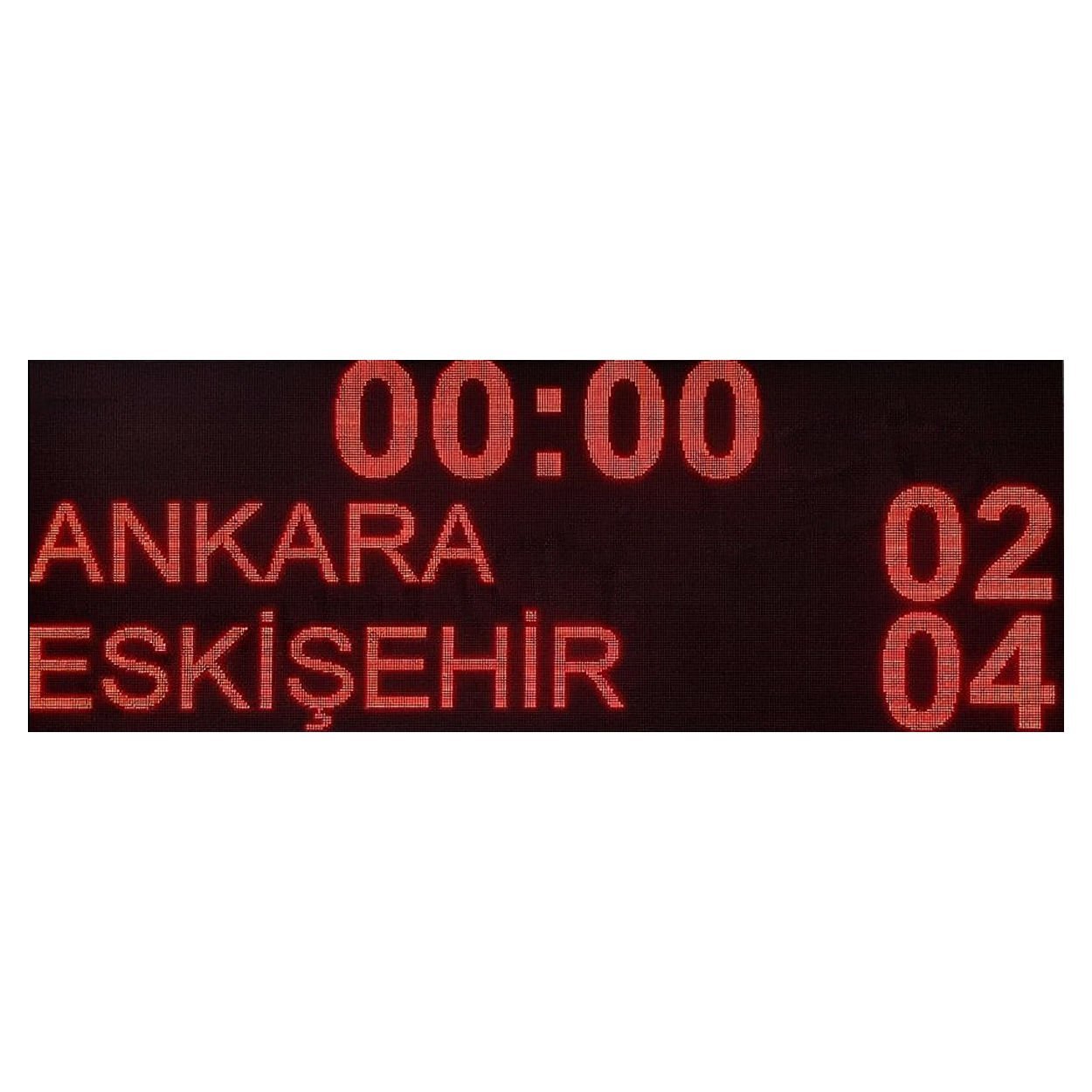

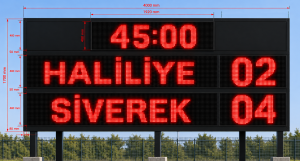

02 Ekran yerleşimi
Skorbord üç LED satırından oluşur. Satırlar arasında 50 mm, alt kenarda 80 mm kasa payı bulunur. Toplam dış ölçü 1700 × 4000 mm, aktif LED alanı 1440 × 3840 mm'dir.
Satır 1
Oyun zamanı — örn. 45:00
1920 × 480 mm · 192 × 48 px
Satır 2
A takımı ismi + skor — örn. HALİLİYE 02
3840 × 480 mm · 384 × 48 px
Satır 3
B takımı ismi + skor — örn. SİVEREK 04
3840 × 480 mm · 384 × 48 px
Oyun zamanı satırı 1920 mm aktif genişliktedir ve gövdenin ortasına yerleşir; iki yanında kasa alanı kalır. Takım satırları gövde genişliğini boydan boya kullanır.
Takım satırı düzeni
Her takım satırı 16 karakterlik alandır: 12 karakter takım ismi ve 4 karakter skor bölgesi. İsim ve skor ayrı bölgeler olarak sürüldüğü için skor değiştiğinde takım ismi yeniden gönderilmez — panel titremez.
12 karakterden uzun takım isimleri yazılım tarafından alana sığacak şekilde küçültülür. İsimler Türkçe büyük harf kurallarına göre gösterilir (örneğin "fenerbahçe" girdisi ekranda FENERBAHÇE olur).
03 Teknik özellikler
| Özellik | Değer |
|---|---|
| Model | Dolunay LED DFS-LED |
| Dış kasa ölçüsü | 1700 × 4000 mm (170 × 400 cm) |
| Aktif LED alanı | 1440 × 3840 mm (144 × 384 cm) |
| LED teknolojisi | P10 — 10 mm piksel aralığı |
| LED rengi | Tek renk kırmızı |
| Çözünürlük | Satır 1: 192 × 48 px · Satır 2 ve 3: 384 × 48 px |
| Karakter yüksekliği | 480 mm (48 cm) |
| Skor gösterimi | 2 haneli, 4 karakterlik skor bölgesi |
| Maç süresi | Dakika : saniye dijital gösterim |
| LED kontrol kartı | 3 adet bağımsız kart (satır başına bir kart) |
| Bağlantı | Ethernet tabanlı LED kontrol sistemi, TCP |
| Kontrol bilgisayarı | Dokunmatik tablet PC veya Windows bilgisayar |
| Kontrol yazılımı | Dolunay Scoreboard — Windows uygulaması |
| Dil desteği | Türkçe, İngilizce, Fransızca, İtalyanca |
| Parlaklık | Yazılımdan ayarlanabilir |
| Panel yapısı | Modüler LED panel sistemi |
| Kasa | Hafif ve dayanıklı alüminyum kompozit kaplama |
| Kullanım yeri | Açık saha kullanımına uygun yapı |
| Güç beslemesi | 220 V AC |
| Güç tüketimi | Sistem konfigürasyonuna ve çalışma koşullarına bağlı olarak değişken |
| Garanti | 2 yıl |
04 Kurulum ve montaj
Skorbord, sahanın görüş açısına göre duvara, taşıyıcı konstrüksiyona veya totem ayak üzerine monte edilebilir. Montaj yüksekliği okunabilirliği doğrudan etkiler.
- Yer seçimi. Ekranın sahanın her noktasından ve tribünden görülebildiği bir konum belirleyin. Doğrudan güneş yansıması alan açılardan kaçının.
- Taşıyıcı sistem. Gövdeyi taşıyıcı kasa, akiraj konstrüksiyon veya totem ayak üzerine sabitleyin. Skorbord ağırlığını taşıyacak bir zemin ve bağlantı noktası kullanın.
- Elektrik bağlantısı. 220 V AC beslemeyi topraklı hat üzerinden bağlayın. Kabloları geçiş güzergâhlarından uzak tutun ve dış mekânda uygun kablo koruması kullanın.
- Ağ bağlantısı. Üç LED kartı ve kontrol bilgisayarını aynı ağa bağlayın. Bağlantı için kablolu Ethernet kullanın (bkz. bölüm 05).
- Test. Yazılımı açıp her kart için bağlantı testi yapın, ardından LED test desenlerini çalıştırarak tüm panellerin sorunsuz yandığını doğrulayın.
Dikkat
Montaj ve elektrik bağlantısı yetkili servis veya yetkin teknik personel tarafından yapılmalıdır. Hatalı montaj cihaza zarar verir, çevre güvenliğini riske atar ve garantiyi geçersiz kılar.
05 Ağ bağlantısı
Üç LED kart ağ üzerinden sürülür. Her kartın kendi IP adresi vardır ve adresler yazılımın LED kartlar ekranından tanımlanır. Fabrika teslim yapılandırmasında kartlar sırasıyla saat, A takımı ve B takımı satırına karşılık gelir.
| Kart | Sürdüğü satır | Örnek adres |
|---|---|---|
| Kart 1 | Oyun zamanı | 192.168.1.151 |
| Kart 2 | A takımı — isim ve skor | 192.168.1.152 |
| Kart 3 | B takımı — isim ve skor | 192.168.1.153 |
Kablolu bağlantı kullanın
Kartlar Wi-Fi üzerinden de çalışır, ancak kablosuz ağda gecikme ve kopma yaşanabilir; bu da panelde kısa süreli gecikmelere yol açar. Kararlı çalışma için kontrol bilgisayarını ve kartları kablolu Ethernet ile bağlamanız önerilir. Tablet kullanıyorsanız Ethernet bağdaştırıcısının bağlı ve etkin olduğundan emin olun.
06 İlk çalıştırma
- Yazılımı kurun. Dolunay Scoreboard kurulum paketini kontrol bilgisayarında çalıştırın. Kurulum masaüstüne ve Başlat menüsüne kısayol ekler.
- Lisansı etkinleştirin. Program ilk açılışta lisans ekranıyla başlar. Lisans dosyası program klasöründe, veri klasöründe veya masaüstünde bulunuyorsa otomatik olarak kurulur.
- Kart adreslerini girin. Ayarlar bölümünden üç kartın IP adreslerini tanımlayın.
- Bağlantıyı test edin. Kart göstergelerine dokunup her kart için bağlantı testi yapın. Başarılı testte kart göstergesi "BAĞLANTI VAR" olur ve ilgili panelde 3 saniye boyunca kartın IP adresi görünür.
- Maç ayarlarını yapın. Maç süresi ve otomatik duruş tercihini belirleyin, ardından maçı başlatabilirsiniz.
Lisans hakkında
Lisans, kurulduğu bilgisayarın donanımına bağlıdır ve internet bağlantısı gerektirmez. Geçerli lisans bulunmadığında yalnızca lisans ekranı açılır; maç ekranı ve LED çıkışı başlamaz. Bilgisayar veya anakart değişikliğinde lisans transferi için yetkili servise başvurun.

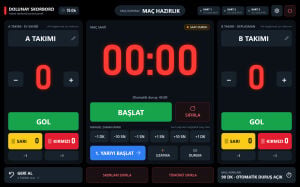

07 Kontrol ekranı
Program tam ekran çalışır ve üç bölümden oluşur: solda A takımı, ortada maç saati, sağda B takımı. Üst şeritte maç durumu ve kartların bağlantı göstergeleri, alt şeritte geri alma ve sıfırlama komutları yer alır.
Üst şerit
| Maç durumu | Bulunulan devreyi gösterir — 1. yarı, devre arası, 2. yarı, uzatma |
| Kart göstergeleri | Üç kartın bağlantı ve LED çıkış durumu. Dokunarak bağlantı testi yapılır |
| Saat | Bilgisayarın günlük saati |
| Ayarlar | Maç, ağ, görünüm, dil ve teknik servis ayarları |
Takım bölümleri
| Takım ismi | Üzerine dokunarak değiştirilir; ekranda Türkçe büyük harfle gösterilir |
| + / − | Skoru bir artırır veya azaltır |
| GOL | Skoru artırır ve panelde takım isminin yerinde kısa süre GOL yazısı gösterir |
| Sarı / Kırmızı kart | Kart sayaçlarını artırır; altındaki −1 ile azaltılır |
Maç saati
| BAŞLAT / DURDUR | Saati başlatır ve durdurur; durdurulan saat kaldığı yerden devam eder |
| SIFIRLA | Saati sıfırlar |
| Manuel zaman ayarı | −1 dk, −10 sn, −1 sn, +1 sn, +10 sn, +1 dk adımlarıyla düzeltme |
| DEVRE ARASI | Devre arasına geçer; 2. yarı 45:00'dan başlar |
| UZATMA | Uzatma süresi ekler; saatin altında uzatma ve yeni duruş hedefi görünür |
| Otomatik duruş | Hedefe ulaşıldığında saat tam hedef değerde durur — örneğin 45:00 |
Alt şerit
| GERİ AL | Son işlemi geri alır — skor, kart ve isim değişiklikleri dahil. Saati etkilemez |
| SKORLARI SIFIRLA | Her iki takımın skorunu sıfırlar |
| TÜMÜNÜ SIFIRLA | Skor, kart, isim ve saati başlangıç durumuna döndürür |
| MAÇ AYARLARI | Maç süresi ve otomatik duruş ayarını gösterir, dokunarak değiştirilir |
Yanlışlıkla değişikliğe karşı koruma
Saat çalışırken manuel zaman ayarı ve sıfırlama komutları onay ister. Böylece maç sırasında yanlışlıkla süre değiştirilmesi önlenir.
08 Maç yönetimi
Standart bir 90 dakikalık maç akışı aşağıdaki gibidir.
- Takım isimlerini girin. Her iki takım bölümünde isim alanına dokunup takım adını yazın ve kaydedin.
- Maç ayarını kontrol edin. Maç süresi 90 dakika ve otomatik duruş açık olduğunda saat 45:00'da kendiliğinden durur.
- BAŞLAT. Durum "1. YARI" olur ve saat 00:00'dan saymaya başlar.
- Gol olduğunda. İlgili takımın GOL düğmesine basın. Skor artar ve o takımın panelinde kısa süre GOL yazısı görünür. Diğer takımın paneli etkilenmez.
- Kart gösterildiğinde. Sarı veya kırmızı kart düğmesine basın.
- Devre arası. Saat 45:00'da durduğunda DEVRE ARASI komutunu verin. 2. yarıyı başlattığınızda saat 45:00'dan devam eder ve 90:00'da durur.
- Uzatma. Uzatma verildiğinde UZATMA komutuyla süreyi ekleyin; otomatik duruş hedefi buna göre güncellenir.
- Maç sonu. Saati durdurup TÜMÜNÜ SIFIRLA ile yeni maça hazırlanın.
Yanlışlıkla kapanma
Program beklenmedik şekilde kapanırsa, yeniden açıldığında son maç durumu geri yüklenir: skorlar, takım isimleri ve devre korunur. Saat güvenlik gereği durmuş olarak gelir; kaldığı yerden devam ettirmek için başlatmanız gerekir.
09 Kart ve bildirimler
Her takım için sarı ve kırmızı kart sayacı tutulur. Sayaçlar kontrol ekranında görünür; yanlış girilen kart, sayacın altındaki azaltma düğmesiyle veya GERİ AL ile düzeltilebilir.
Gol ve kart bildirimleri panelde kısa süre gösterilir, ardından takım ismi geri gelir. Bildirim yazıları ayarlardan değiştirilebilir: hem kontrol ekranındaki düğme yazısı hem panelde görünecek metin ayrı ayrı tanımlanabilir. Boş bırakılan alanlar seçili dilin varsayılan metnini kullanır.
10 Ayarlar
| Ayar | Açıklama |
|---|---|
| Maç süresi | Maç uzunluğu ve otomatik duruş hedefi |
| Otomatik duruş | Açık olduğunda saat hedef değerde kendiliğinden durur |
| Parlaklık | LED panellerin parlaklık seviyesi. Gece ve gündüz kullanımına göre ayarlanır |
| Kart IP adresleri | Üç LED kartın ağ adresleri |
| Dil | Türkçe, İngilizce, Fransızca, İtalyanca. Değişiklik yeniden başlatma gerektirmez |
| Ekran çözünürlüğü | Kontrol arayüzünün tablet ekranına uyumu |
| Arka plan resmi | Kontrol ekranına resim eklenir; uzat, sığdır, doldur veya ortala yerleşimi seçilir |
| Bildirim yazıları | GOL, SARI ve KIRMIZI için düğme ve panel metinleri |
| Tam ekran | Görev çubuğunu gizleyerek tam ekran çalışma |
| Bilgisayarı açık tut | Maç sırasında uyku ve ekran kapanmasını engeller |
Uyku modu uyarısı
Windows uyku moduna girdiğinde LED gönderimi durur ve paneller boş kalabilir. "Bilgisayarı açık tut" ayarını maç boyunca açık bırakın. Bu ayar açık olsa bile bilgisayarın güç planını maç süresince uyanık kalacak şekilde ayarlamanız önerilir.
11 Teknik servis
Ayarlar içindeki teknik servis bölümünde kartlara yönelik bakım ve tanı işlemleri bulunur.
| Kart tanılama | Kartın ağda cevap verdiğini doğrular; ekran ölçüsü, renk ve kart tipini okur |
| Bağlantı testi | Kart bağlantısını ve gecikmesini ölçer, panelde IP adresini gösterir |
| LED test desenleri | Kırmızı, yeşil, mavi, beyaz ve hareketli çizgi desenleriyle panel taraması |
| Tüm LED aç / kapat | Panelleri karartır veya geri açar |
| Ekran düzeni | Her kart için hücre konumu, genişlik, yükseklik ve yazı puntosu ayarı |
| IP değiştirme | Kartın ağ adresini yazar (onay gerektirir) |
Yetkili kullanım
Teknik servis ayarları panel düzenini ve kart yapılandırmasını doğrudan etkiler. Bu bölümü yalnızca yetkili servis veya eğitimli teknik personel kullanmalıdır. Hatalı düzen ayarı içeriğin panelde görünmemesine yol açabilir.
12 Sorun giderme
Paneller hiç yanmıyor
Elektrik beslemesini ve şalteri kontrol edin. Yazılımdan "tüm LED kapalı" seçilmiş olabilir; teknik servis bölümünden panelleri açın. Parlaklık ayarının en düşük seviyede olmadığından emin olun.
Bir kart "BAĞLANTI YOK" gösteriyor
O kartın ağ kablosunu ve ağ anahtarını kontrol edin. Kartın IP adresinin ayarlarda doğru girildiğinden ve kontrol bilgisayarıyla aynı ağda olduğundan emin olun. Kablo yeniden takıldığında panel güncel içeriğiyle kendiliğinden geri gelir.
Panel içeriği kayboldu veya boş kaldı
Yazılım panel içeriğini düzenli olarak tazeler; içerik en geç 30 saniye içinde kendiliğinden geri gelir. Kalıcıysa ilgili kartın bağlantısını test edin ve ağ kablosunu kontrol edin. Kablosuz ağ kullanıyorsanız kablolu bağlantıya geçin.
Saat saniye atlıyor veya gecikiyor
Genellikle ağ kaynaklıdır. Kablolu Ethernet kullanın ve ağ üzerinde yoğun trafik olmadığından emin olun.
Bilgisayar uykudan döndükten sonra paneller boş
"Bilgisayarı açık tut" ayarını açın ve Windows güç planını maç süresince uyanık kalacak şekilde düzenleyin. Yazılım donma sonrası içeriği kendiliğinden yeniden gönderir.
Takım ismi panele sığmıyor
Takım ismi alanı 12 karakterdir. Daha uzun isimler otomatik küçültülür; okunabilirlik için kısa isim veya kısaltma kullanmanız önerilir.
Program açılmıyor, lisans ekranı çıkıyor
Geçerli lisans bulunamamıştır. Lisans dosyasını program klasörüne veya masaüstüne kopyalayın. Bilgisayar değiştiyse lisans transferi için yetkili servise başvurun.
Yeni kurulan bilgisayarda tüm kartlar bağlanmıyor
Kurulum paketinin eksiksiz kurulduğundan emin olun. Sorun sürerse yetkili servise başvurun.
13 Bakım ve güvenlik
- Temizlik öncesinde cihazın elektrik beslemesini kesin.
- Ekran yüzeyini yalnızca hafif nemli yumuşak bezle silin; doğrudan su püskürtmeyin, alkol, tiner ve aşındırıcı temizleyici kullanmayın.
- Modüler yapı sayesinde arızalı LED panel tek tek değiştirilebilir; panel değişimini yetkili servise yaptırın.
- Gövdeyi açmayın. İçinde kullanıcının müdahale edebileceği parça yoktur; açılması garantiyi geçersiz kılar.
- Montaj bağlantılarını ve taşıyıcı sistemi periyodik olarak kontrol edin.
- Elektrik ve ağ kablolarını ezmeyin; dış mekânda kablo korumasının sağlam olduğundan emin olun.
- Sezon arası gibi uzun kullanılmayan dönemlerde elektrik beslemesini kesin.
- Ekran yüzeyine sert cisimle vurmayın; LED modülleri darbeye karşı hassastır.
14 Opsiyonel özellikler
Aşağıdaki özellikler standart pakette yer almaz, talep üzerine eklenir.
3 metre totem ayağıSaha kenarında bağımsız montaj için taşıyıcı ayak.
Akiraj / konstrüksiyonTaşıyıcı çelik konstrüksiyon çözümleri.
Taşıyıcı kasa ve montajSkorbord taşıyıcı kasa ve montaj sistemi.
Sponsor / reklam alanlarıGövde üzerinde ayrılmış reklam yüzeyleri.
Logo ve grafik gösterimiKulüp logosu ve özel grafiklerin ekranda gösterimi.
Özel renk ve kaplamaÖzel renk ve kompozit kaplama seçenekleri.
Özel üretim
Skorbordlar istenilen ölçü ve teknik özelliklere göre özel üretilebilir. Ekran ölçüsü, panel yerleşimi, satır sayısı, LED rengi ve yazılım konfigürasyonu projeye göre değiştirilebilir. Farklı branşlar için faul, devre veya periyot göstergeleri eklenebilir.
Projenize uygun konfigürasyon için aşağıdaki iletişim bilgilerinden bize ulaşabilirsiniz.
15 Garanti ve iletişim
Cihazınız, satın alma tarihinden itibaren 2 yıl süreyle malzeme ve işçilik hatalarına karşı Dolunay LED Elektronik güvencesi altındadır.
Garanti kapsamında: malzeme ve üretim hatasından kaynaklanan arızalar ücretsiz onarılır; onarımın mümkün olmadığı durumlarda ilgili parça veya cihaz değiştirilir. Başvuru sırasında satış faturasının ibrazı gerekir.
Garanti kapsamı dışındaki durumlar: yetkisiz montaj veya hatalı elektrik bağlantısı; düşme, çarpma, ezilme kaynaklı fiziksel hasar; şebeke geriliminde aşırı dalgalanma ve yıldırım kaynaklı hasar; cihazın veya LED kartların açılması, yetkisiz kişilerce müdahale edilmesi; kontrol yazılımının izinsiz değiştirilmesi; bu kılavuzdaki kullanım koşullarına aykırı kullanım.
Servis başvurusu
Arıza durumunda cihazı açmayın. Aşağıdaki numaradan veya e-posta adresinden bize ulaşın; model ve satın alma tarihini belirtmeniz işlemi hızlandırır.
| Üretici / Satıcı | Dolunay LED Elektronik San. ve Tic. Ltd. Şti. |
| Adres | Eryaman Mah. Akıncı Cad. No: 10/A-B, Etimesgut / ANKARA |
| Telefon | 0 (312) 270 09 99 |
| 0 530 626 48 39 | |
| Web | www.dolunayled.com |
| E-posta | dolunay@dolunayled.com |
Dolunay LED · LED Ekran Futbol Skorbord · DFS-LED 170 × 400 cm · 2 yıl garanti www.dolunayled.com
