LED Ekran Profesyonel Futbol Skorbord
381.820,92 TL
Kategori
Stok Kodu
DFS-RGB
Garanti Süresi
2 Yıl
Fiyat
6.500,00 USD + KDV
* 41.290,75 TL den başlayan taksitlerle!!
Ürün ve Kullanım Kılavuzu
LED Ekran Profesyonel Futbol SkorbordTam Renkli RGB
MODEL DFS-RGB · 4 BOY SEÇENEĞİ · TABLET KONTROLLÜ
Maç saatini, takım adlarını, takım logolarını, skorları ve kart sayılarını tek parça tam renkli LED yüzeyde gösteren profesyonel futbol skorbordu. Ağ üzerinden Windows tablet veya bilgisayardan yönetilir; operatörün dokunduğu her değişiklik anında panele yansır.
RenkTam renkli RGB
Nokta aralığıP5 · 5 mm
Boy seçeneği4 ölçü
Ekran teması5 hazır tema
Besleme220 V AC
01 Genel bakış

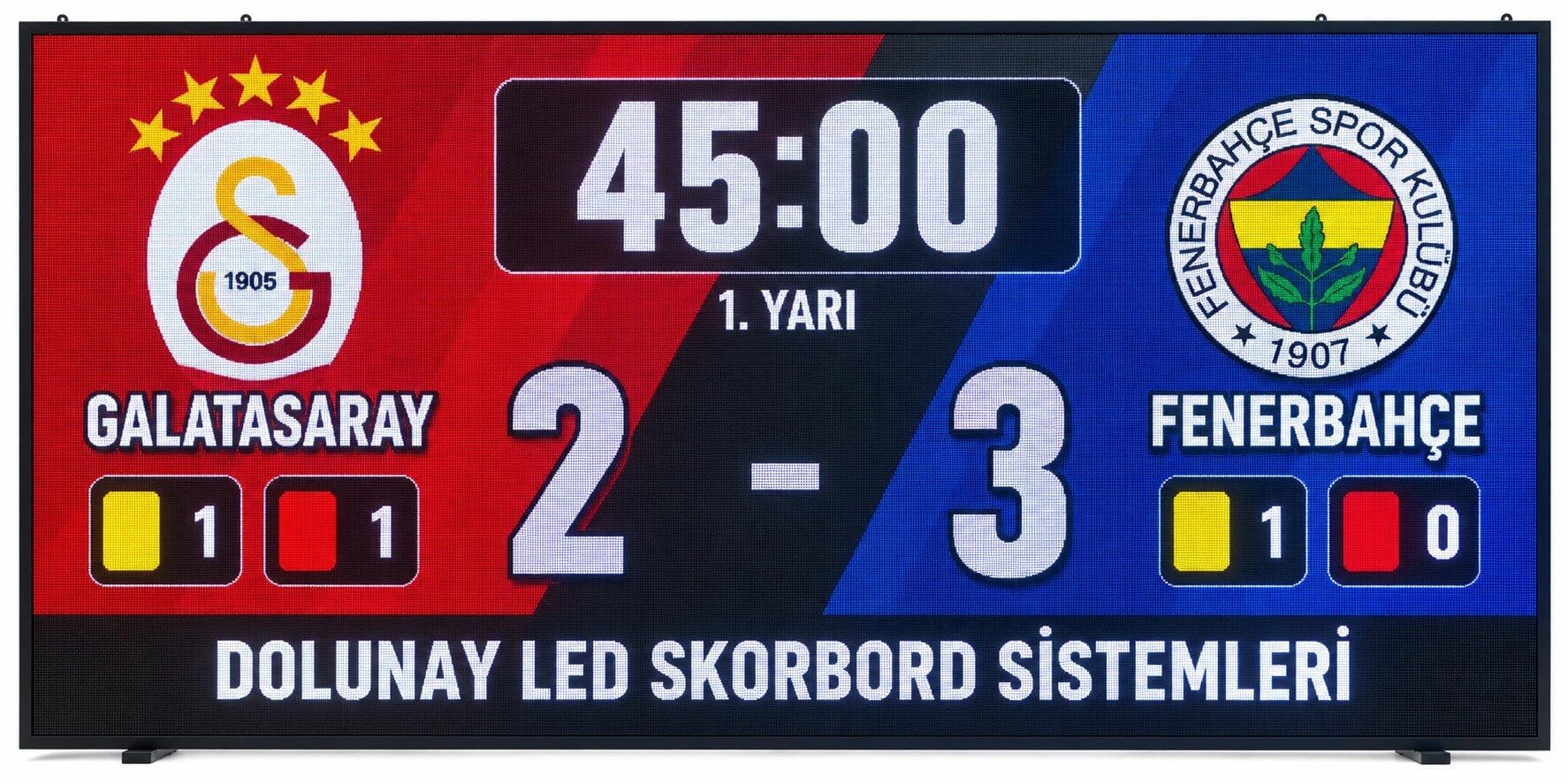

Dolunay LED Tam Renkli Futbol Skorbord, futbol sahalarında maç saatini, takım adlarını, takım logolarını, skorları ve kart sayılarını gösteren tam renkli (RGB) LED bir gösterge sistemidir.
Tek renkli skorbordlardan farklı olarak panel tek parça bir LED yüzeydir. Yazı, logo ve rakamlar yüzeyin istenen yerine istenen boyutta yerleştirilebilir; takımlar kendi renkleri ve logolarıyla gösterilir, alt bantta sponsor ve maç bilgileri akar.
Takım logolarıHer iki takımın logosu renkli olarak panelde.
5 hazır temaKlasik, modern, kulüp, turnuva ve sponsor ağırlıklı.
Canlı önizlemeOperatör, panelde görüneni tablette birebir görür.
Maç kurtarmaElektrik kesilse bile skor, kart ve saat korunur.
02 Boy seçenekleri
Skorbord dört standart boyda üretilir. Ölçüler yükseklik × genişlik olarak verilmiştir. Kontrol yazılımı dört boyun tamamını destekler; boy, teknik servis ekranından bir kez seçilir.
| Boy | Ölçü (Y × G) | Önerilen kullanım |
|---|---|---|
| 1 | 48 × 96 cm | Salon, antrenman sahası, kapalı tesis |
| 2 | 96 × 192 cm | Halı saha, okul ve tesis sahaları |
| 3 | 192 × 384 cm | Amatör ve profesyonel futbol sahaları |
| 4 | 240 × 480 cm | Stadyum ve tribünlü büyük sahalar |
192 × 384 cm boyunda panel yüzeyi 768 × 384 piksel çözünürlüğündedir. Diğer boyların çözünürlüğü, kasa ölçüleri, ağırlığı ve güç tüketimi teklif belgesinde belirtilir.
Boy seçimi
Boy, seyircinin skorborda olan en uzak mesafesine göre seçilmelidir. Emin değilseniz saha ölçünüzü ve montaj yerini bize iletin; uygun boyu birlikte belirleyelim.
03 Teknik özellikler
| Özellik | Değer |
|---|---|
| Model | Dolunay LED DFS-RGB |
| Boy seçenekleri | 48 × 96 · 96 × 192 · 192 × 384 · 240 × 480 cm |
| Renk | Tam renkli (RGB) |
| Nokta aralığı | P5 (5 mm) |
| Çözünürlük (192 × 384 cm) | 768 × 384 piksel |
| Panel yapısı | Tek parça tam renkli LED yüzey |
| Kumanda | Windows tablet veya bilgisayar — Ethernet / Wi-Fi ağ üzerinden |
| Kontrol yazılımı | Dolunay RGB Skorbord — 64 bit Windows |
| Dil desteği | Türkçe, İngilizce, Fransızca, İtalyanca |
| Besleme | 220 V AC |
| Güç tüketimi, ağırlık, kasa ölçüsü | Ürün etiketinde ve teklif belgesinde belirtilir |
Yazılımın yaptıkları
- Maç saati: 1. yarı, devre arası, 2. yarı, uzatma, penaltılar, maç sonu
- 45 – 90 dakika veya özel süre; devre sonunda otomatik duruş ve hakem uzatması
- Skor, sarı kart ve kırmızı kart sayaçları; 50 adıma kadar geri alma
- Takım adı, takım rengi ve takım logosu
- Beş hazır ekran teması; alt bant yazısı, sponsor ve maç bilgileri
- GOL, SARI KART ve KIRMIZI KART bildirimleri
- Program kapansa ya da elektrik kesilse bile maç durumu korunur, açılışta kurtarılır
04 Güvenlik uyarıları
Elektrik çarpması tehlikesi
Skorbord 220 V AC ile beslenir. Elektrik bağlantısı yalnızca yetkili bir elektrik teknisyeni tarafından, topraklamalı ve sigortalı bir hattan yapılmalıdır. Kasa kapakları enerji varken açılmamalı, bakım öncesinde besleme şalteri kapatılmalıdır.
Devrilme ve rüzgâr
Skorbord geniş yüzeyli ve ağır bir üründür; mutlaka uygun bir kaide veya platform üzerine sabitlenmiş olarak kullanılmalıdır. Sabitlenmemiş ürünü çalıştırmayın, üzerine çıkmayın, asılmayın. Sezon başlarında ve şiddetli hava olaylarından sonra bağlantı cıvatalarını kontrol ettirin.
Su ve nem
Panel yüzeyine doğrudan su püskürtmeyin, basınçlı suyla yıkamayın. Su basması ihtimali olan yerlere kurmayın. Nemli ortamda uzun süre bekleyen ürünü çalıştırmadan önce kurumasını bekleyin.
Ürünü ilk kez çalıştırmadan önce bu kılavuzun tamamını okuyun ve skor operatörüne "Operatör ekranı" ile "Maç yönetimi" bölümlerini mutlaka gösterin.
05 Kurulum
Yerleştirme ve sabitleme
- Skorbordu seyircinin ve hakem masasının net görebileceği, güneşin doğrudan yüzeye vurmadığı bir yöne kurun.
- Kaide veya platform betona ya da uygun ankraja sabitlenmiş olmalıdır.
- Kasanın arka kapağına servis için en az 60 cm boşluk bırakın.
- Kabloları ezilmeyecek, üzerine basılmayacak şekilde kanal içine alın.
Elektrik bağlantısı
- Ayrı, sigortalı ve topraklamalı bir hat çekilmelidir.
- Besleme kesme şalteri operatörün ulaşabileceği bir yere konmalıdır.
- Bağlantıyı yalnızca yetkili elektrik teknisyeni yapmalıdır.
Ağ bağlantısı
Skorbord ile tablet aynı ağda olmalıdır. İki yaygın kurulum vardır:
Modem / switch üzerindenSkorbordun ağ kablosu modeme ya da switch'e takılır; tablet aynı modeme kablo veya Wi-Fi ile bağlanır. Saha kurulumlarında önerilen yöntemdir.
Doğrudan bağlantıSkorbord, tabletin Ethernet portuna doğrudan bağlanır. Bu durumda tablete sabit IP verilir, örneğin 192.168.1.50 / 255.255.255.0.
Ağ adresi
Skorbordun ağ adresi fabrikada ayarlanır. Ağınızda bu adres başka bir cihaz tarafından kullanılıyorsa adres yetkili servis tarafından değiştirilir ve yazılımın teknik servis ekranına girilir.
İlk çalıştırma
- Elektriği verin. Panel açılışta kısa bir süre boş kalabilir; sistem kendini hazırlar.
- Programı çalıştırın. Tableti açın ve skorbord programını başlatın.
- Bağlantıyı doğrulayın. Üst çubuktaki bağlantı göstergesi BAĞLI yazmalıdır. Yazmıyorsa sorun giderme bölümüne bakın.
- Parlaklığı ayarlayın. Teknik servis ekranından gündüz, akşam veya gece değerini seçin.
06 Yazılım ve lisans
Programın kurulması
Kurulum dosyasını çift tıklayıp adımları izleyin. Program ve çalışması için gereken her şey pakete dâhildir; tablete ayrıca başka bir program kurmanız gerekmez. Kurulum sırasında yönetici izni istenir.
- Başlat menüsüne ve isteğe bağlı olarak masaüstüne kısayol eklenir.
- Yalnızca 64 bit Windows üzerinde çalışır.
- Programı kaldırırsanız ayarlarınız, maç kaydınız ve lisansınız silinmez; yeniden kurulumda her şey yerinde olur.
Lisans etkinleştirme
Program lisanslıdır ve kurulduğu bilgisayara bağlıdır. İlk açılışta lisans ekranı gelir; internet bağlantısı gerekmez.
- Donanım kimliğini alın. Ekranda yazan donanım kimliğini not edin; KİMLİĞİ KOPYALA düğmesi panoya kopyalar.
- Bize iletin. Kimliği telefon, e-posta veya WhatsApp ile Dolunay LED'e gönderin.
- Lisans dosyasını kopyalayın. Size gönderilen lisans dosyasını tabletin masaüstüne kopyalayın.
- Programı yeniden açın. Lisans kendiliğinden yüklenir. İsterseniz lisans ekranındaki LİSANS DOSYASI YÜKLE düğmesiyle de seçebilirsiniz.
Bilgisayar değişirse
Lisans o bilgisayara özeldir. Tablet ya da anakart değişirse yeni donanım kimliğiyle Dolunay LED'den yeni lisans istemeniz gerekir.

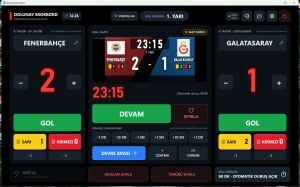

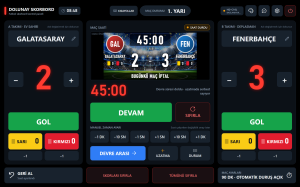

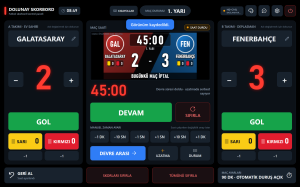

07 Operatör ekranı
Ekranın solunda ev sahibi, ortasında maç saati ve canlı önizleme, sağında deplasman takımı yer alır. Tüm düğmeler parmakla rahat basılacak büyüklüktedir.
| Bölüm | Ne işe yarar |
|---|---|
| Üst çubuk | Saat, kısayollar, maç durumu, kart bağlantı göstergesi ve ayar düğmeleri |
| Bağlantı göstergesi | Skorbordun bağlantı durumu. Dokunulduğunda teknik servis ekranı açılır |
| A takımı / B takımı | Takım adı, skor (− / +), GOL, SARI, KIRMIZI düğmeleri ve kart azaltma (−1) |
| Canlı önizleme | LED panelde o an görünenin birebir kopyası |
| Maç saati | Büyük saat, BAŞLAT / DURDUR, SIFIRLA ve manuel zaman ayarı |
| Devre düğmesi | Sıradaki devreye geçirir: 1. yarıyı başlat → devre arası → 2. yarı → maçı bitir |
| UZATMA | Hakem uzatmasını girer (+1, +2 …) |
| DURUM | Devreyi doğrudan seçme penceresi |
| GERİ AL | Son işlemi geri alır — 50 adıma kadar |
| SKORLARI / TÜMÜNÜ SIFIRLA | Yeni maça hazırlık; onay ister |
| MAÇ AYARLARI | Maç süresi ve otomatik duruş ayarı |
Takım adını değiştirmek için adın üzerine dokunmanız yeterlidir.
08 Maç yönetimi
Maç öncesi hazırlık
- TÜMÜNÜ SIFIRLA. Skorlar, kartlar, saat ve devre sıfırlanır.
- Takım adlarını yazın. Adın üzerine dokunun, yazıp KAYDET'e basın.
- Renk ve logo. Gerekiyorsa görünüm ekranından takım renklerini ve logolarını seçin.
- Maç ayarları. Maç süresini (örneğin 90 dk) ve otomatik duruşu kontrol edin.
- Panele bakın. Takım adları ve 0 – 0 skoru doğru görünüyor mu?
Maç sırasında
| Durum | Ne yapmalı |
|---|---|
| Maç başladı | 1. YARIYI BAŞLAT — saat 00:00'dan işlemeye başlar |
| Gol atıldı | İlgili takımın GOL düğmesi. Skor artar, panelde gol bildirimi çıkar |
| Yanlış takıma basıldı | GERİ AL |
| Sarı / kırmızı kart | İlgili takımın SARI ya da KIRMIZI düğmesi; yanlışsa altındaki −1 |
| Oyun durdu | DURDUR; oyun sürünce DEVAM |
| Devre süresi doldu | Saat otomatik durur ve uzatmada serbest saymaya geçer |
| Hakem uzatma verdi | UZATMA ile süreyi girin; panelde +2 gibi görünür |
| Devre arası | DEVRE ARASI |
| İkinci yarı | 2. YARIYI BAŞLAT — saat 45:00'ten devam eder |
| Maç bitti | MAÇI BİTİR |
| Saat yanlış kaldı | Manuel ayar: −1 dk, −10 sn, −1 sn, +1 sn, +10 sn, +1 dk |
Saat çalışırken değişiklik
Saat çalışırken zamanı elle değiştirmek istediğinizde program onay sorar; maç sırasında yanlışlıkla süre bozulmaz.
Elektrik kesilirse
Maç durumu sürekli kaydedilir. Program yeniden açıldığında skor, kart ve saat kaldığı yerden gelir; ekranda "son maç kurtarıldı" bilgisi görünür.
09 Görünüm ve temalar
Üst çubuktaki palet düğmesiyle açılır. Değişiklikler anında panele yansır; beğenmezseniz VAZGEÇ ile geri dönülür.
| Ayar | Açıklama |
|---|---|
| Ekran teması | Klasik futbol, modern futbol, kulüp teması, turnuva teması, sponsor ağırlıklı |
| Takım renkleri | Hazır renklerden seçilir veya renk kodu yazılır |
| Takım logoları | Logo dosyası seçilir; sığdır, doldur, uzat, ortala ile yerleştirilir. Logolar tamamen kapatılabilir |
| Gol animasyonu | Tür, süre ve isteğe bağlı gol görseli |
| Kart bildirimi süresi | Sarı / kırmızı kart uyarısının panelde kalma süresi |
Ekran bilgileri
Üst çubuktaki mesaj düğmesiyle açılır. Turnuva veya lig adı, stadyum, maç numarası, sponsor, mesaj ve alt bant yazısı buradan girilir ve panelde sabit olarak gösterilir.
10 Klavye kısayolları
Tablete klavye bağlıysa aşağıdaki tuşlar çalışır. Yazı alanına yazarken kısayollar devre dışıdır.
| Tuş | İşlev |
|---|---|
| F1 | BAŞLAT |
| F2 | DURDUR |
| Space | Saati başlat / durdur |
| F3 | SIFIRLA |
| A · Shift+A | A takımı skoru +1 / −1 |
| B · Shift+B | B takımı skoru +1 / −1 |
| Ctrl+Z | GERİ AL |
| Esc | Açık pencereyi kapat |
11 Teknik servis
Üst çubuktaki bağlantı göstergesine dokunarak açılır. Bu ekran kurulum ve arıza tespiti içindir; maç sırasında kullanılması gerekmez.
| Bölüm | Açıklama |
|---|---|
| Bağlantı ayarı | Skorbordun ağ adresi; adres değiştiyse buraya yazılır |
| Simülasyon modu | Açıkken panele veri gönderilmez, yalnızca önizleme çalışır. Panelsiz eğitim için kullanışlıdır |
| LED çıkışı | Kapatılırsa panel güncellenmez |
| Bağlantı testi | Skorborda erişilip erişilmediğini gösterir |
| Yeniden gönder | Panelde bozuk görüntü kalırsa ekranın tamamını yeniden gönderir |
| Panelden görüntü al | Panelin o an gösterdiği görüntüyü alır — panele bakamadığınızda çok işe yarar |
| LED ekran ölçüsü | Dört hazır boy: 48 × 96, 96 × 192, 192 × 384, 240 × 480 cm |
| Parlaklık | −10 / +10 ve gündüz, akşam, gece hazır değerleri |
| Ekran testleri | Kırmızı, yeşil, mavi, beyaz — ölü piksel ve renk kontrolü |
| Alan testi | Panelin bölümlerini farklı renkte ve numarasıyla gösterir; bağlantı doğrulaması için |
| Ekranı temizle / aç / kapat | Paneli boşaltır ya da tamamen söndürür |
Parlaklık önerisi
Gece maçlarında yüksek parlaklık gözü yorar ve kamerada parlama yapar. Akşam ve gece değerlerini sahada deneyerek seçin.
12 Sorun giderme
Panel tamamen karanlık
Besleme şalterini ve sigortayı kontrol edin. Teknik servis ekranından EKRANI AÇ'a basın. Parlaklık çok düşük olabilir, yükseltin.
Programda "BAĞLANTI YOK" yazıyor
Skorbordun ağ kablosunu ve modemi kontrol edin. Tablet ile skorbordun aynı ağda olduğundan emin olun ve teknik servis ekranından bağlantı testi yapın. Ağ adresi değişmiş olabilir.
Skorbord ağda bulunamıyor
Skorbordun ağ adresini bilmiyorsanız yetkili servisi arayın; servis, ağdaki cihazları tarayarak skorbordu bulur.
Elektrik kesilip gelince panelin yalnız bir bölümü yanıyor
Panel ayarları kalıcı olarak kaydedilmemiş olabilir. Yetkili servisi arayın.
Panelin bir bölümü yanlış yerde veya karanlık
Teknik servis ekranından alan testini çalıştırın. Numaralar beklenen yerde değilse panel bağlantısı veya ayarı hatalıdır; yetkili servis düzeltir.
Panelde bozuk veya yarım görüntü kaldı
Teknik servis ekranından YENİDEN GÖNDER'e basın.
Program açılmıyor, lisans ekranı geliyor
Lisans dosyası yok ya da başka bir bilgisayara ait. Ekrandaki donanım kimliğini Dolunay LED'e iletin.
Takım adı panelde küçük görünüyor
Uzun adlar panele sığacak şekilde küçültülür. 12 karaktere kadar tam boy görünür; kısaltmayı deneyin.
Saat panelde ilerlemiyor
Saat durmuş olabilir; üst çubukta SAAT DURDU yazar. BAŞLAT veya DEVAM'a basın.
Kendiniz müdahale etmeyin
Panel yüzeyi ve elektronik bileşenler hassas parçalardır. Kasa içine müdahale garantiyi geçersiz kılar. Yukarıdaki adımlar sorunu çözmezse yetkili servisi arayın.
13 Bakım
- Panel yüzeyini enerji kapalıyken kuru ya da hafif nemli yumuşak bir bezle silin.
- Kimyasal temizleyici, tiner, alkol ve aşındırıcı sünger kullanmayın.
- Basınçlı suyla yıkamayın.
- Sezon başında kaide cıvatalarını, kablo geçişlerini ve kasa contalarını kontrol ettirin.
- Kasa içinde toz birikmişse yalnızca yetkili servis temizlemelidir.
14 Garanti ve iletişim
Ürün, fatura tarihinden itibaren üretici garantisi kapsamındadır. Süre ve şartlar garanti belgesinde yazılıdır. Garanti belgesini ve faturayı bu kılavuzla birlikte saklayın.
Garanti kapsamı dışındaki durumlar: yanlış kurulum, yetkisiz müdahale, yıldırım, su basması, darbe ve şebeke arızalarından doğan hasarlar.
Teknik destek
Aradığınızda elinizde şunlar bulunsun: ürün modeli, fatura tarihi, programdaki donanım kimliği ve varsa panelin fotoğrafı.
| Üretici / Satıcı | Dolunay LED Elektronik San. ve Tic. Ltd. Şti. |
| Adres | Eryaman Mah. Akıncı Cad. No: 10/A-B, Etimesgut / ANKARA |
| Telefon | 0 (312) 270 09 99 |
| 0 530 626 48 39 | |
| Web | www.dolunayled.com |
| E-posta | dolunay@dolunayled.com |
Dolunay LED · LED Ekran Profesyonel Futbol Skorbord · DFS-RGB Tam renkli · 4 boy seçeneği www.dolunayled.com
