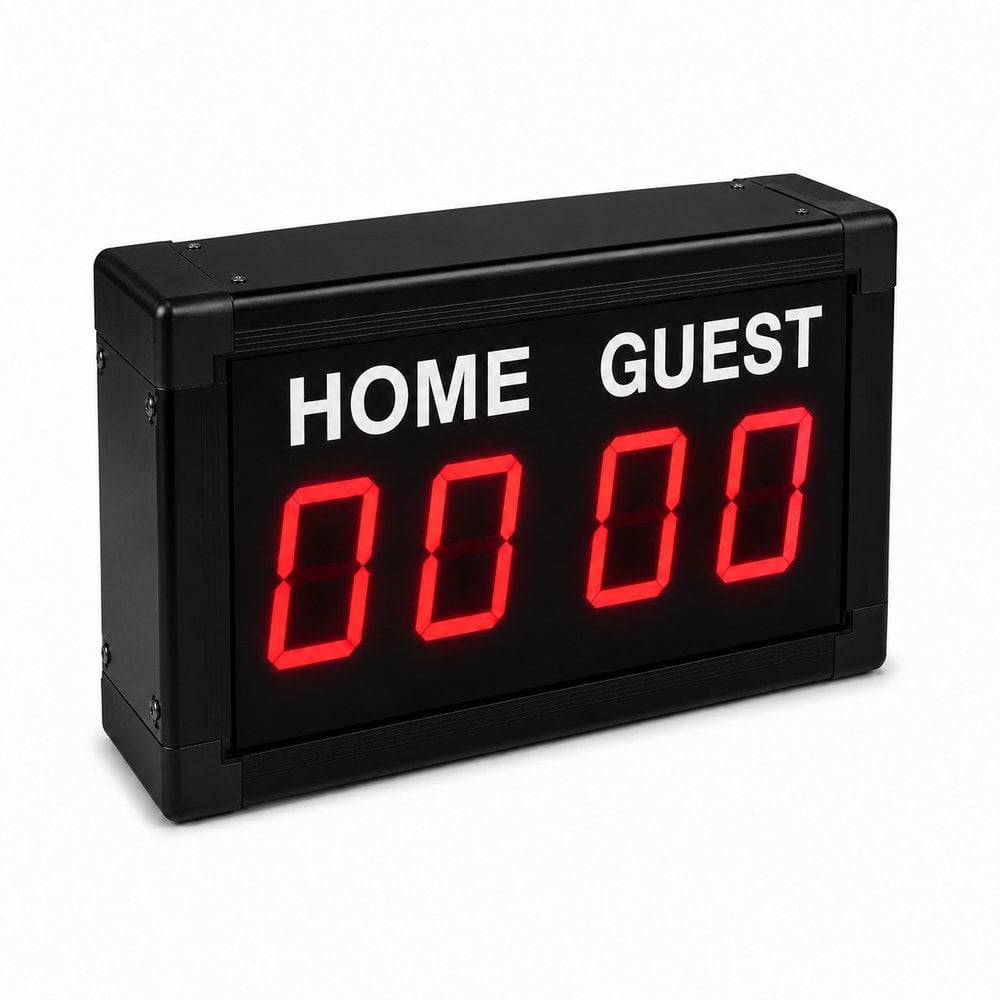

Dijital Masaüstü Skorbord (DS-128) – Kurulum ve Kullanım Kılavuzu · Revizyon 1.0

Uzaktan kumandalı 4 haneli LED skorbord. Skor, saat, ileri ve geri kronometre olmak üzere altı program tek cihazdadır. Bu kılavuz kurulumu, kumanda tuşlarını, programların kullanımını, sorun gidermeyi ve garanti koşullarını kapsar. Ürün sayfası: Dijital Masaüstü Skorbord

Bu kılavuz hakkında: Cihazı kullanmaya başlamadan önce Kurulum ve İlk Çalıştırma bölümlerini okuyun. Kumanda tuşlarının cihazdaki karşılığı 5. bölümde topluca verilmiştir. Kılavuzu cihazın ömrü boyunca saklayın.

1. Kutu İçeriği

• Dijital Masaüstü Skorbord gövdesi
• Kızılötesi uzaktan kumanda
• 12 V 2 A adaptör (220 V şebeke girişli)
• Kullanım kılavuzu

Kutuyu açtığınızda gövdede çizik, ekran camında kırık veya adaptör kablosunda ezik olup olmadığını kontrol edin. Hasar varsa cihazı çalıştırmadan satıcınıza başvurun.

2. Teknik Özellikler

Özellik	Değer
Model	Dolunay LED Dijital Masaüstü Skorbord – DS-128
Ekran	4 hane, 76 mm rakam yüksekliği, kırmızı LED

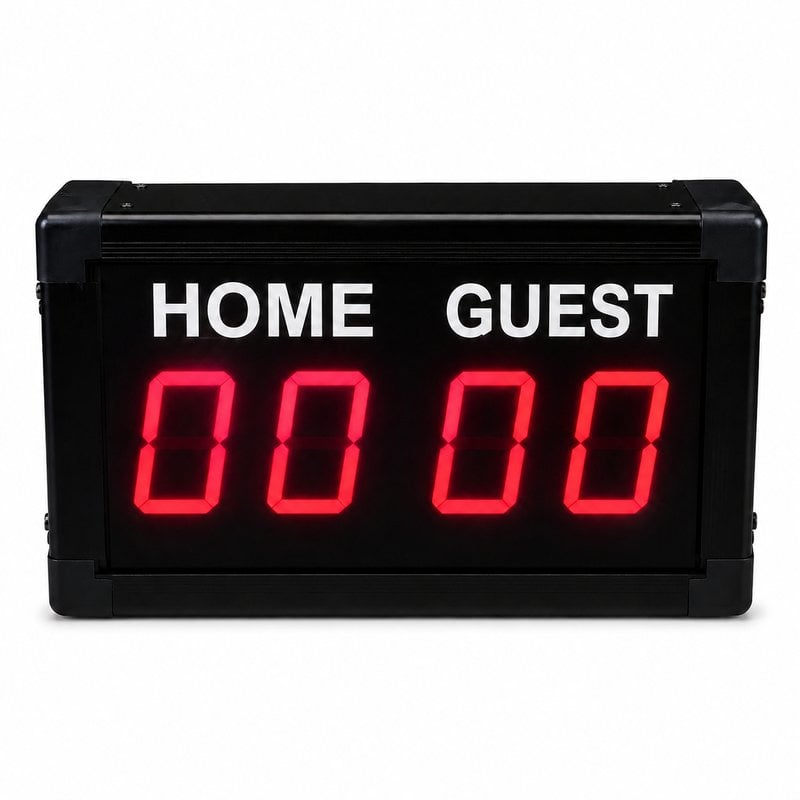

Ön yüz	HOME ve GUEST sabit yazıları, ortada iki nokta
Ölçüler	37 × 22 cm
Şebeke beslemesi	220 V AC, 50 Hz
Adaptör çıkışı	12 V DC, 2 A (kutuda)
Program sayısı	6 (skor, saat, 4 kronometre)
Kumanda	Kızılötesi, yaklaşık 8 m menzil
Sesli uyarı	Dahili buzzer, kumandadan susturulabilir
Hafıza	Son program ve geri sayım süreleri kalıcı olarak saklanır
Kullanım yeri	Kapalı ve kuru ortam
Garanti	2 yıl

3. Kurulum

Cihaz masa, sehpa veya raf üzerine konularak kullanılır. Yerini seçerken ekranın izleyicilerin göreceği yönde durduğundan ve kumanda sinyalinin önünün kapalı olmadığından emin olun.

1. Yeri belirleyin. Cihazı düz ve sağlam bir yüzeye, ekran izleyiciye bakacak şekilde yerleştirin. Doğrudan güneş alan pencere önlerinden ve spot ışığının ekrana vurduğu noktalardan kaçının; rakamların okunurluğu düşer.
2. Adaptörü bağlayın. Adaptörün fişini cihazın DC girişine, diğer ucunu 220 V prize takın. Kabloyu yürüyüş yolu üzerinden geçirmeyin, kapı arasında veya ağır eşya altında sıkıştırmayın.
3. Kumandayı hazırlayın. Kumandanın pil yalıtım bandı varsa çıkarın. Kumandayı cihazın ön yüzüne doğrultarak kullanın.
4. Deneyin. Kumandadan [1] tuşuna basın; ekranda kısaca P1 görünür ve skorbord programı açılır. [P+] tuşuna bastığınızda soldaki skorun arttığını görmelisiniz.

Dikkat: Yalnızca kutudan çıkan 12 V 2 A adaptörü kullanın. Farklı gerilim veya akım değerine sahip adaptörler cihaza kalıcı hasar verir ve garantiyi geçersiz kılar.

Kumanda menzili: Kızılötesi sinyal ışık gibi davranır; arada duvar, insan veya eşya olmamalıdır. Menzil yaklaşık 8 metredir. Çok parlak spot ışığı altında menzil kısalabilir.

4. İlk Çalıştırma

1. Adaptörü taktığınızda tüm haneler kısa süre 8888 gösterir. Bu ekran testidir; sönük kalan bir hane veya segment varsa satıcınıza bildirin.
2. Kısa bir bip sesi duyulur.
3. Ekranda son kullanılan programın etiketi belirir (P1 … P6), ardından o program açılır. İlk açılışta bu P1 skorbord programıdır.
4. Kumandadan [1] … [6] tuşlarıyla istediğiniz programa geçin.

Ekranı okumak

Ekran	Anlamı
12 08	P1 Skorbord: soldaki iki hane HOME, sağdaki iki hane GUEST skoru. Ortadaki noktalar sönüktür.
14:35	P2 Saat: saat ve dakika. Ortadaki noktalar saniyede bir yanıp söner.
07:42	Kronometre: P3 ve P4'te saniye ve salise, P5 ve P6'da dakika ve saniye. Noktalar sürekli yanar.

Ekran yanıp sönüyorsa: Kronometre duraklatıldığında veya geri sayım bittiğinde ekranın tamamı yanıp söner. Devam etmek için [I-II], başa almak için [PP] tuşuna basın.

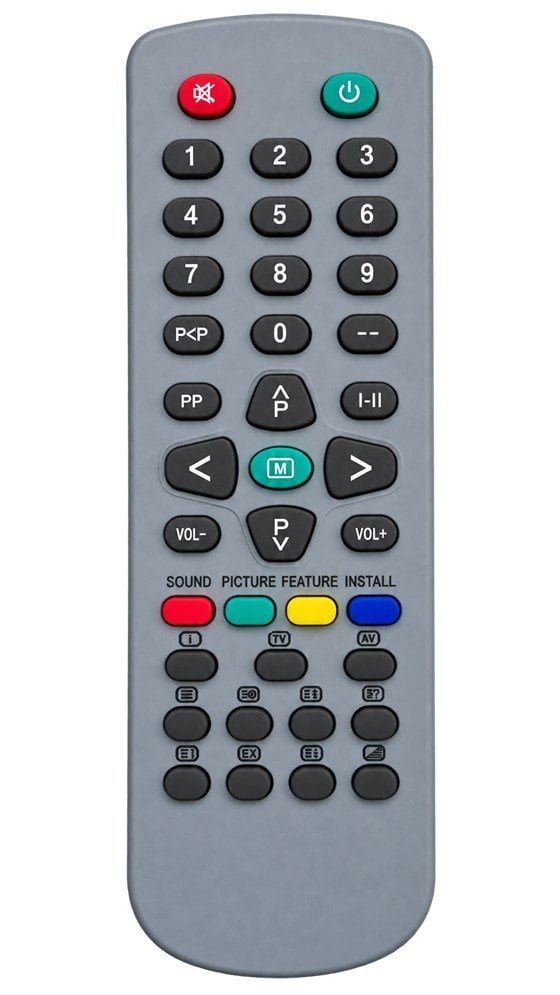

5. Kumanda Tuşları

Kumandada televizyon için tasarlanmış çok sayıda tuş bulunur. Bu cihazda aşağıdaki tabloda yer alan tuşlar çalışır; diğer tüm tuşların bu cihazda bir işlevi yoktur.

Tuş	İşlev
[MUTE]	Ses aç / kapa
[ON/OFF]	Ekran aç / kapa
[1]	P1 – Skorbord
[2]	P2 – Saat
[3]	P3 – İleri kronometre (saniye · salise)
[4]	P4 – Geri kronometre (saniye · salise)
[5]	P5 – İleri kronometre (dakika · saniye)
[6]	P6 – Geri kronometre (dakika · saniye)
[0]	Sıfırla
[M]	Ayar ekranı
[9]	Servis ekranı
[PP]	Durdur / HOME +1
[I-II]	Başlat / GUEST +1
[P+] / [P−]	HOME +1 / −1
[VOL+] / [VOL−]	GUEST +1 / −1
7 · 8	Kullanılmıyor

Büyük < ve > ok tuşları ile renkli tuşlar ve alttaki teletext tuşları bu cihazda çalışmaz.

Tuş adları: Tuş adları kumandanın üzerinde yazdığı gibidir: P+ ve P− ortadaki yukarı ve aşağı ok tuşları, VOL+ ve VOL− alt sıradaki ses tuşları, M ortadaki yeşil tuştur.

6. Programlar

Program, kumandadaki [1] … [6] rakam tuşlarıyla doğrudan seçilir. Seçildiğinde ekranda kısaca program etiketi görünür, sonra program açılır.

Program	Ad	Açıklama
P1	Skorbord	HOME ve GUEST skoru. İki takım da 0–99 arası.
P2	Saat	Saat ve dakika. Noktalar saniyede bir yanıp söner.
P3	İleri kronometre – saniye · salise	00.00'dan başlar, 99.99'a kadar sayar.
P4	Geri kronometre – saniye · salise	Ayarlanan saniyeden 00.00'a iner. SET ayarlıdır.
P5	İleri kronometre – dakika · saniye	00:00'dan başlar, 99:59'a kadar sayar.
P6	Geri kronometre – dakika · saniye	Ayarlanan süreden 00:00'a iner. SET ayarlıdır.

Hafıza: Cihaz kapatılıp açıldığında son kullanılan program ve geri sayım programlarının SET süreleri geri gelir.

7. P1 – Skorbord

Soldaki iki hane HOME, sağdaki iki hane GUEST skorudur. Her takım 0–99 arası sayılır; 99'dan sonra 00'a döner. Ortadaki noktalar bu programda söner.

Tuş	İşlev
[P+]	HOME (sol takım) skorunu 1 artırır
[P−]	HOME skorunu 1 azaltır
[VOL+]	GUEST (sağ takım) skorunu 1 artırır
[VOL−]	GUEST skorunu 1 azaltır
[PP]	HOME +1 – maç sırasında kolay erişim için
[I-II]	GUEST +1 – maç sırasında kolay erişim için
[M]	HOME ve GUEST skorlarını yer değiştirir
[0]	Her iki takımı da sıfırlar

Maç sırasında pratik kullanım: En çok kullanılan işlem skor artırmaktır. Kumandanın üst sırasındaki iki büyük tuş bunun içindir: sol taraftaki [PP] sol takımı, sağ taraftaki [I-II] sağ takımı artırır. Yanlış basarsanız [P−] ve [VOL−] ile geri alın.

Devre arası: Takımlar saha değiştirdiğinde [M] tuşuna basmanız yeterlidir; skorlar yer değiştirir.

8. P2 – Saat

Cihaz, maç olmadığı zamanlarda saat olarak kullanılabilir. Saat ve dakika 24 saat biçiminde gösterilir, ortadaki iki nokta saniyede bir yanıp söner.

Saati ayarlamak

1. [2] ile saat programına geçin.
2. [M] tuşuna basın; saat haneleri yanıp sönmeye başlar.
3. Değeri [P+] / [P−] ile değiştirin veya rakam tuşlarıyla doğrudan girin (örneğin [1] [4]).
4. [M] tuşuna tekrar basın; bu kez dakika haneleri yanıp söner. Aynı şekilde ayarlayın.
5. [M] tuşuna bir kez daha basın. Ayar ekranı kapanır ve saat kaydedilir. Saniye sıfırdan başlar.

Ayardan çıkmak için istediğiniz an [PP] tuşuna da basabilirsiniz.

Saat pili: Saat, cihazın içindeki pil ile korunur; fiş çekilse de zaman kaybolmaz. Ekranda saat yerine ---- görünüyorsa saat devresi okunamıyor demektir, satıcınıza başvurun.

Skorlar korunur: Maç sırasında saate bakmak için [2] tuşuna basabilirsiniz; skorlar silinmez. [1] ile skorborda döndüğünüzde iki takımın sayısı kaldığı yerden görünür. Skorlar yalnızca [0] tuşuyla veya cihaz kapatıldığında sıfırlanır.

9. P3 / P5 – İleri Kronometre

İki ileri kronometre vardır. Hangisini kullanacağınız ölçmek istediğiniz sürenin uzunluğuna göre değişir.

Program	Gösterim	Kullanım
P3	Saniye · salise	00.00 → 99.99. Kısa süreler ve sprint ölçümü için.
P5	Dakika · saniye	00:00 → 99:59. Uzun süreler ve maç süresi için.

Tuş	İşlev
[I-II]	Başlatır. Çalışırken basılırsa duraklatır, tekrar basılırsa devam eder
[PP]	Durdurur ve 00'a alır
[0]	Durdurur ve 00'a alır

Duraklatma: Duraklatıldığında ekranın tamamı yanıp söner, sayaç olduğu yerde durur. [I-II] ile kaldığı yerden devam eder.

Sayaç üst sınıra ulaştığında başa döner ve saymayı sürdürür (P3'te 99.99 → 00.00, P5'te 99:59 → 00:00).

10. P4 / P6 – Geri Sayım ve SET

Geri sayım programları, SET ile ayarlanan süreden sıfıra iner. P4 saniye · salise, P6 dakika · saniye sayar.

Süreyi ayarlamak (SET)

1. [4] veya [6] ile programa geçin.
2. [M] tuşuna basın; ayarlanacak haneler yanıp söner. P4'te saniye, P6'da önce dakika gelir.
3. Değeri [P+] / [P−] ile veya rakam tuşlarıyla girin. P6'da [M] ile saniye hanelerine geçin.
4. [M] ile çıkın. Süre kaydedilir ve ekrana yüklenir.

Süre yanlışlıkla değişmez: Ayar ekranı kapalıyken yön tuşları süreye dokunmaz. Süreyi değiştirmek için her zaman önce [M] tuşuna basmanız gerekir.

Çalıştırmak

Tuş	İşlev
[I-II]	Başlatır / duraklatır / devam ettirir
[PP] [0]	Durdurur ve SET süresine geri alır

Son 3 saniyede kısa bip sesleri duyulur. Süre bittiğinde 4 uzun bip çalar ve ekranda yanıp sönen 00:00 görünür. 5 saniye sonra cihaz kendiliğinden SET süresine döner; beklemeden [I-II] veya [PP] ile de alabilirsiniz.

Örnek kullanımlar

Kullanım	Program	SET
Hücum süresi	P4 – saniye · salise	24
Devre süresi	P6 – dakika · saniye	10:00

11. Ses, Ekran ve Hafıza

Sesli uyarılar

Ses	Anlamı
1 kısa bip	Tuş kabul edildi
2 kısa bip	Bu programda o tuşun işlevi yok
1 uzun bip	Kronometre başlatıldı, skorlar sıfırlandı
4 uzun bip	Geri sayım bitti

[MUTE] tuşu sesi tamamen kapatır; tekrar basınca açar. Ses durumu cihaz kapatılsa da korunur.

Ekranı kapatmak

[ON/OFF] tuşu ekranı söndürür. Cihaz çalışmaya devam eder, sadece haneler kapanır. Ekran kapalıyken herhangi bir tuşa basmak ekranı geri açar. Gece veya molalarda kullanışlıdır.

Hafıza

Cihaz kapatılıp açıldığında şunlar geri gelir:

• Son kullanılan program (P1 … P6)
• P4 ve P6 geri sayım süreleri
• Ses açık / kapalı durumu

Skorlar ve kronometre değerleri saklanmaz; cihaz her açılışta sıfırdan başlar.

Servis ekranı: [9] tuşu, basılan kumanda tuşunun kodunu dört haneli olarak gösteren servis ekranını açar. Yalnızca teknik servis içindir; çıkmak için [ON/OFF] tuşuna basın.

12. Sorun Giderme

Sorun	Çözüm
Kumanda hiç çalışmıyor	Pilleri değiştirin ve pil yönlerini kontrol edin. Kumandayı cihazın ön yüzüne doğrultun, arada eşya olmasın. Menzil yaklaşık 8 metredir.
Bazı tuşlar çalışmıyor	Kumanda televizyon kumandasıdır; cihazda yalnızca 5. bölümdeki tabloda yer alan tuşlar kullanılır. Büyük < ve > ok tuşları ile renkli tuşlar bu cihazda çalışmaz.
Skor artmıyor, iki kısa bip duyuluyor	Skorbord programında değilsiniz. [1] tuşuna basarak P1 programına geçin.
Geri sayım süresi değişmiyor	Süre yalnızca [M] ile açılan ayar ekranından değiştirilir. Ayar ekranı kapalıyken yön tuşları süreye dokunmaz.
Geri sayım başlamıyor	SET süresi 00 ise cihaz başlatmaz ve iki kısa bip verir. [M] ile bir süre ayarlayın.
Saat yerine ---- görünüyor	Saat devresi okunamıyor. Diğer programlar çalışmaya devam eder; saat için satıcınıza başvurun.
Ekran tamamen sönük	Önce [ON/OFF] tuşuna basın; ekran kapatılmış olabilir. Düzelmiyorsa adaptörün prize ve cihaza tam oturduğunu kontrol edin.
Hiç ses çıkmıyor	[MUTE] tuşuna basarak sesi açın.

13. Bakım ve Güvenlik

Temizlik

• Temizlemeden önce adaptörü prizden çekin.
• Gövdeyi ve ekran yüzeyini kuru veya hafif nemli yumuşak bezle silin.
• Tiner, alkol, aseton gibi çözücüler ve aşındırıcı temizleyiciler kullanmayın; ekran yüzeyini mat bırakır.
• Cihazın içine sıvı kaçırmayın.

Güvenlik

• Cihazı yalnızca kapalı ve kuru ortamda kullanın. Açık hava, banyo, sauna ve yüzme havuzu çevresi uygun değildir.
• Yalnızca kutudan çıkan 12 V 2 A adaptörü kullanın.
• Hasarlı kablo veya adaptörü kullanmayın; yenisiyle değiştirin.
• Cihazı ısı kaynaklarından uzak tutun, havalandırma deliklerini kapatmayın.
• Cihazı açmayın; içinde kullanıcının müdahale edebileceği parça yoktur. Açılması garantiyi geçersiz kılar.
• Uzun süre kullanılmayacaksa adaptörü prizden çekin.

Kumanda pilleri

• Pilleri kutupları doğru olacak şekilde takın.
• Eski ve yeni pilleri birlikte kullanmayın.
• Kumanda uzun süre kullanılmayacaksa pilleri çıkarın; akan pil kumandaya zarar verir.
• Bitmiş pilleri evsel atıklara atmayın, pil toplama noktalarına bırakın.

Atık bilgisi: Cihaz kullanım ömrünü tamamladığında evsel atıklarla birlikte atılmamalıdır. Elektrikli ve elektronik atık toplama noktalarına teslim edin.

14. Garanti ve İletişim

Cihazınız, satın alma tarihinden itibaren 2 yıl süreyle malzeme ve işçilik hatalarına karşı Dolunay LED Elektronik güvencesi altındadır.

Garanti kapsamında

• Malzeme ve üretim hatasından kaynaklanan arızalar ücretsiz onarılır.
• Onarımın mümkün olmadığı durumlarda cihaz yenisiyle değiştirilir.
• Başvuru sırasında satış faturasının ibrazı gerekir.

Garanti kapsamı dışında

• Kutudan çıkan 12 V 2 A adaptör dışında bir adaptörle çalıştırma
• Düşme, çarpma, ezilme kaynaklı fiziksel hasar
• Sıvı teması, nem, açık havada veya nemli ortamda kullanım
• Şebeke geriliminde aşırı dalgalanma ve yıldırım kaynaklı hasar
• Cihazın açılması veya yetkisiz kişilerce müdahale edilmesi
• Bu kılavuzdaki kullanım koşullarına aykırı kullanım

İletişim ve satış sonrası hizmetler

Kanal	Bilgi
Firma	Dolunay LED Elektronik San. ve Tic. Ltd. Şti.
Adres	Eryaman Mah. Akıncı Cad. No: 10/A-B, Etimesgut / ANKARA
Telefon	0 (312) 270 09 99
WhatsApp	0 530 626 48 39
E-posta	dolunay@dolunayled.com
Web	www.dolunayled.com
Vergi dairesi / no	Etimesgut V.D. / 3101334010
Mersis no	0310133401000001
Ticaret sicil no	472320
